bk-collector 指标元信息采集与同步方案
0x01 调研与约束
collector 在协议转换时丢失描述、单位和聚合语义。同一 DataID 中的不同服务可以上报同名指标，元信息必须跟随最终身份和实际输出序列登记。
Store 只保存待发原文，成功版本由两个按小时轮换的 Bloom 去重。 防抖合并主键内的版本变化，DataID 与全局配额控制异常更新，发送期限和批次限制控制出口。
| 约束 | 取舍 |
|---|---|
| 内存有界 | pending 与快照各不超过配置主键数，条目字符串有字节上限，Bloom 容量固定 |
| 允许极低概率遗漏 | 总目标误判率 10⁻⁶，持续观察的指标在过滤器过期后重发，一次性指标可能无法补回 |
| 历史回退 | A → B → A 可能命中历史版本，等待轮转或手动 Clean |
| 重启 | 只从后续观察重建，不承诺恢复未发送原文 |
| 协议复用 | utils 只依赖标准库，collector 提取语义并提供发送回调 |
REPORT 和 验证原型保留选型依据；原型的单 Bloom、容量清空和内存结果不代表生产双 Bloom 实现。
0x02 架构设计
a. 职责与对象
flowchart LR
Protocol["Protocol adapter"] -->|"最终 DataID / Scope / Metric"| Store["metricmeta.Store"]
Store -->|"ready snapshot"| Exporter["metricmeta.Exporter"]
Exporter -->|"JSON batch + context"| ExportFunc["ExportFunc"]
ExportFunc --> Info["/metrics info cache"]
Info --> Scraper["现有监控采集链路"]
ExportFunc -->|"整批成功"| Bloom["current Bloom"]
Bloom -->|"去重当前及上一小时版本"| Store| 对象 | 职责 |
|---|---|
Scope | 使用方推断类型与稳定范围，utils 不推断业务身份 |
Key | DataID + ScopeType + Scope + Metric，隔离服务、分组和实际输出序列 |
Value | 原名、描述、单位、输出类型、原始类型、累计方式、周期和汇聚操作 |
Store | 准入、防抖、待发值、成功版本、Clean 与统计 |
Exporter | 串行发送、限速、整轮期限、确认、回填及生命周期 |
type Scope struct { Type ScopeType; Name string }
type Key struct { DataID int32; ScopeType ScopeType; Scope, Metric string }
type Value struct {
Name, Unit, Description string
Type, OriginalType, Temporality, Usage string
Interval int64
Present uint8
}
type Observer interface { Observe(Key, Value) bool }
type ExportFunc func(context.Context, []byte) errorScopeType预定义 APM／PLUGIN／DEFAULT，支持非空自定义类型；collector 根据最终维度推断 APM 或 DEFAULT。Present区分未知字段与已知值，位标记依次为 Unit／Description／Interval／Usage。- 版本使用完整 Key、全部 Value 字段及 Present 的 SHA-256 摘要，变长字段带长度前缀，避免拼接歧义。
b. 双 Bloom 轮转
默认 full_report_interval=2h，每半周期轮换一个过滤器。查询两代，只向当前代登记成功版本；每代目标误判率为配置值的一半，重复观察不刷新任何代。
| 触发 | 行为 |
|---|---|
| 到达小时边界 | 切换当前代并清空该代，保留上一代 |
| 跨过至少两个小时边界 | 清空两代，轮转基准按固定节奏推进 |
| 当前代成功版本达容量 | 暂停后续发送，保留已接收积压，拒绝新增未命中版本，等下次轮换恢复 |
手动 Clean() | 清空两代，保留 pending 和防抖状态，下一快照强制发送 |
版本有效期为 1 h～2 h，实际重报还需等待重新观察、防抖和排队。容量满不会提前重建，避免版本抖动反复触发全量发送。
双 Bloom 分散跨小时批次的到期量，同小时集中写入仍会集中到期。批次间隔和准入配额限制重报峰值，整轮期限限制单次发送占用。
若需要进一步平滑到期，可按 Key 哈希划分固定分片，每片保留双 Bloom，并把轮转相位均匀错开在 1 h 内。该方案无需逐指标 TTL，但增加分片容量管理，且首次启动仍需出口限速；本实现保留双 Bloom 与有界发送。
Clean() 增加独立清理代号，在途旧快照成功后不再填充被清理的 Bloom；自然时间轮换按确认时间登记成功版本。
c. 防抖与熔断
Observe(Key, Value)
→ 黑名单 / 合法性 / 字节上限
→ 同键同值复用；已发送版本去重
→ Bloom / pending 容量限制
→ DataID 与全局更新配额
→ 覆盖该键候选，保留首次等待时间，重置最后变更时间
Flush
→ 稳定时间达到 debounce_interval，或累计等待达到 debounce_max_wait
→ 取出最新候选，按批次和发送间隔处理相同值不延后稳定时间。默认等待稳定 1 min，持续变化满 10 min 后具备发送资格，由下一次刷新处理；默认刷新周期为 1 min，实际发布时间还包含调度与排队延迟。被防抖合并的版本也计入准入配额。
配额为固定窗口，按全局和 DataID 计候选新增及变更。DataID 独立配置覆盖默认值，0 禁用该 DataID；窗口到期自动恢复，Clean 不重置配额。拒绝当前变化时移除该键旧待发候选，避免直接发送已知过期值。
0x03 元信息协议
{
"dataid": 1001,
"__scope_type": "APM",
"__scope": "checkout%2Dhttp-sdk",
"__metric": "request_duration_sum",
"__name": "request.duration",
"__description": "请求耗时",
"__unit": "s",
"__temporality": "delta",
"__interval": null,
"__original_type": "histogram",
"__type": "counter",
"__usage": "sum"
}| 字段 | 类型 | 必填 | 契约 |
|---|---|---|---|
dataid | int32 | 是 | 鉴权后的指标 DataID，大于 0 |
__scope_type／__scope | string | 是 | 类型非空，范围可以为空 |
__metric／__name | string | 是 | 非空，分别为实际输出名和拆分、规范化前原名 |
__description／__unit | string / null | 是 | 来源空字符串映射为 null，明确无量纲使用 1 |
__temporality | string | 是 | delta／cumulative，点值按 delta 登记 |
__interval | int64 / null | 是 | 已知时为正数，单位毫秒 |
__original_type | string | 是 | sum／gauge／histogram／summary／counter／avg／unknown，指标族内一致 |
__type | string | 是 | counter／gauge／unknown，表示输出序列自身类型 |
__usage | string / null | 是 | sum／min／max／avg／last，无法推断为 null |
APM Scope 从最终 service_name 与 scope_name 读取，各自先转义 % → %25、- → %2D，再用 - 连接。缺少服务名时使用 DEFAULT，以 scope_name 作为范围；bucket 的 le 和 Summary 的 quantile 不参与主键。
0x04 开发方案
a. 接入与生命周期
| 位置 | 调用关系与边界 |
|---|---|
pkg/utils/metricmeta | DefaultConfig → NewExporter → Store/Start/Flush/Stop，Store 实现 Observer 并提供 Clean、Stats |
collector/exporter.New | 默认关闭，启用时创建元信息实例，通过 NewCommonConverterWithMetadata 注入 Observer |
collector/exporter.Start | 先启动元信息，再启动消费者，外层 goroutine 启动前登记 WaitGroup |
collector/exporter.Stop | 停止 Tars 聚合，再取消并等待消费者，最后停止元信息发送，重复调用幂等 |
collector/example/metric_metadata.yml | 独立配置片段，不改动现有本地示例配置 |
快照直接接管 pending map，未稳定项留在新 pending；编码与回调均在锁外执行。发送失败或超时回填未确认项，同键保留并发新值，合并强制标记和首次等待时间；回填超限计数丢弃。
ExportFunc 必须响应 context，返回 nil 表示整批确认，部分成功返回错误可能导致重试重复。Stop 拒绝新 Observe，取消后台请求后，用独立期限执行最后一轮并跳过防抖，剩余丢弃计数后释放缓存。
b. 协议适配
| 来源与采集位置 | 元信息映射 | 输出约束 |
|---|---|---|
OTLP：metricsConverter.Convert，Extract 前保留原名 | Description／Unit 来自 Metric，Sum 读取 IsMonotonic 和累计方式 | Gauge 为 gauge/delta/last，Histogram min/max 为 gauge + min/max，其他子项 counter/sum，count/bucket 单位 1 |
| OTLP Summary | sum/count 为 counter/cumulative/sum，quantile 为 gauge/delta/last | __original_type=summary，count 单位 1，未知累计方式跳过语义登记 |
| Pushgateway：兼容转换后登记 | Name／Help 来自 MetricFamily，类型与实际数据字段一致 | Counter 为累计 counter，Gauge 为点值；Histogram／Summary 子项遵循 OTLP 对应规则，未知类型为 unknown |
trpc：删除 _name／_type 前保留来源 | 原名取 _name，仅接受与 MetricFamily 和数据字段一致的 gauge/counter/histogram | 身份使用兼容转换后的最终指标名与维度，矛盾语义跳过元信息 |
Tars Stat：stat.ToEvents | 计数为 counter，秒直方图共用原名与 histogram 类型，sum 单位 s，count/bucket 单位 1 | 原始输出遵循服务过滤，聚合输出携带 AggregateInterval，推导服务按自身维度隔离 |
Tars Property：handleProp | Sum 为 sum/counter/sum，Count 为 counter/counter/sum，Distr 为 histogram/counter/sum；Min/Max/Avg 为 gauge 及对应操作 | 原名为 PropertyName，实际名沿用 propNameToMetricName，单位仅 Count/Distr 已知为 1 |
| OTP receiver → RemoteWrite converter | receiver 将只读 MetricDescriptors 与 Timeseries 等长传递，converter 在有效样本处绑定最终身份 | SET/MIN/MAX 为 gauge，SUM/COUNTER/AVG/HISTOGRAM 为 counter，全部 delta；AVG 和 Histogram count/bucket 单位 1，RPC sum 单位 s |
| 原生 Remote Write v1 | 缺少可靠指标族到序列绑定，不推断 Metadata | 描述为空、长度失配和未知语义均保留原有数值输出 |
OTP 描述中的原名在分组解析后、规范化与拆分前保存；中文原名解码保留，数值序列沿用 SDK 的 base62 编码。描述允许共享只读指针，processor 重排或删除 Timeseries 必须同步描述，长度失配跳过登记并计数；现有 metricsfilter 只改标签。
Tars／OTP 的周期 SUM 按 counter 记录，负值语义沿用平台约定。协议依据与 Remote Write 反例见 REPORT。
c. 出口与接收端边界
默认发送回调将 JSON 批次发布为 /metrics 上的 bk_collector_metric_metadata_info=1。标签为 dataid、scope_type、scope、metric、name、description、unit、temporality、interval、original_type、type、usage、present；可空字段未知时标签为空，present 保留字段存在语义。
采集窗口按完整主键替换最新版本，容量复用 max_pending_entries，默认保留 2 min；到期由发送或采集清理，保留时间至少覆盖两次采集间隔。批次超容量时整批拒绝并回填，避免 Prometheus 标签向量永久保存历史版本。成功确认仅表示本机可采集，远端持久化通过现有监控链路验证；后续重报仍受 Bloom 控制。
指定 endpoint 时改为 HTTP POST，2xx 确认整批；重定向、429、其他错误均保留待发项。HTTP 消费方应按主键和版本幂等写入，并通过每 DataID 基数、更新速率和请求大小上限防御异常输入。
0x05 配置与观测
完整示例位于 pkg/collector/example/metric_metadata.yml，重启生效。
| 参数 | 默认 | 校验／效果 |
|---|---|---|
enabled／endpoint | false／空 | 启用后默认发布 info 指标；非空 endpoint 要求无 userinfo 的 HTTP(S) URL |
info_retention | 2 min | info 采集窗口保留时间，必须为正并覆盖至少两次采集间隔 |
flush_interval／full_report_interval | 1 min／2 h | 正数，半个补报周期大于 flush 周期 |
bloom_capacity／bloom_error_rate | 100,000／10⁻⁶ | 每代容量，概率介于 0 和 1，拒绝 NaN 和过大分配 |
max_pending_entries／max_entry_bytes | 100,000／4,096 B | 同时限制入队与回填，字符串总字节超限拒绝整条 |
export_batch_size／export_batch_bytes | 1,000／256 KiB | 实际 JSON 数组同时满足两个限制，条目数不超过 pending 上限 |
export_min_interval／export_timeout | 100 ms／5 s | 开始间隔小于整轮期限，整轮期限小于 flush 周期 |
debounce_interval／debounce_max_wait | 1 min／10 min | 稳定时间允许 0，最大等待为正且不小于稳定时间 |
circuit_window／max_updates | 1 min／100,000 | 固定窗口全局候选更新上限 |
max_updates_per_dataid | 10,000 | 每 DataID 默认窗口上限 |
blocked_dataids | [] | 正数 DataID 列表，拒绝黑名单元信息 |
dataid_limits | [] | [{dataid: 1001, max_updates: 1000}]，DataID 唯一，上限允许 0 |
collector 暴露 bk_collector_metric_metadata_ 前缀的 info_entries、pending_entries、bloom_versions、bloom_rotations_total、cleans_total、forced_entries_total、export_entries_total、suppressed_total、debounced_total、export_failures_total、dropped_total 和 flush_duration_seconds。
丢弃 reason 固定为 blacklist、invalid、entry_bytes、bloom_capacity、pending_capacity、global_circuit、dataid_circuit、restore_capacity、batch_bytes、closed、shutdown；来源失败另计 source_dropped_total，reason 为 unknown_semantics／descriptor_mismatch，这些运行统计不以指标名或 DataID 创建标签；info 指标按元信息协议携带标签。
0x06 验收与验证
a. 执行门禁
在仓库根目录使用 Go 1.23.4 和包含 utils／collector 的 go.work 执行：
go test -race ./pkg/utils/metricmeta ./pkg/collector/exporter/... \
./pkg/collector/define ./pkg/collector/confengine \
./pkg/collector/processor/metricsfilter \
./pkg/collector/receiver/otlp/... ./pkg/collector/receiver/pushgateway/... \
./pkg/collector/receiver/remotewrite/...
go vet ./pkg/utils/metricmeta ./pkg/collector/exporter/...
go test ./pkg/utils/metricmeta -run '^$' -bench . -benchmem竞争检测、改动包 vet、collector 编译通过；utils 兼容 Go 1.21。
| 验收面 | 测试与断言 |
|---|---|
| 集中到期 | TestRotationCohortExpiry：同小时进入的两批各 1,000 条在两小时后全部到期；跨小时进入时仅第一批 1,000 条到期 |
| 轮转／误判／回退 | TestHourlyRotationAndFallback、TestFalsePositiveExpiresWithoutRefresh：两代去重不续期，Clean 与过期恢复发送 |
| 防抖／配额 | TestDebounceLatestAndMaxWait、TestBlacklistCircuitCapacityAndRecovery：稳定后取最新值，持续变化有最大等待，黑名单及配额到期恢复 |
| 容量／发送 | TestBloomSaturationDefersAcceptedBacklogUntilRotation、TestBatchLimitsTimeoutAndRetry：饱和不清空、不超发，数量和 JSON 字节限额、间隔、超时续传 |
| 回填／清理 | TestRetryPreservesNewerAndClean、TestSuccessfulInFlightCleanCannotRepopulateBloom：不覆盖并发新值，旧快照不污染 Clean 后的过滤器 |
| 生命周期 | TestConcurrentLifecycle、TestStopCancelsBackgroundAndUsesIndependentFinalDeadline：重复并发调用、未启动即关闭、取消和独立收尾期限 |
| 协议与身份 | converter/metric_metadata_test.go：OTLP 类型、单位和原名，trpc 校验，Summary quantile，Tars 聚合与推导服务，Remote Write 描述对齐及最终身份 |
| OTP 中文 Histogram | SDK 协议报文经集群上报，中文原名和分组保留，count／bucket 单位为 1，sum 未知单位为空，数值指标及三条 info 均可回读 |
| info 默认出口 | TestMetadataDefaultInfoExporter、TestMetadataInfoReplacementCapacityAndExpiry、TestMetadataInfoConcurrentExportAndScrape：配置默认值、真实 /metrics 编码、同键替换、整批容量拒绝、TTL 和并发采集 |
| HTTP 可选出口 | TestMetricMetadataHTTPConfigAndFinalFlush、TestMetricMetadataHTTPFailureRetryAndCancellation：真实配置解析、JSON 请求、429 重试、2xx 确认和关闭收尾 |
b. 性能结果
2026-10-23，Apple M4 Pro／Go 1.23.4，生产模块单次基准，查询不含网络；位图字节为两个过滤器 backing array 的实际大小，未含 pending、快照和进程总堆。
| 测量 | 结果 |
|---|---|
| pending 同值 Observe | 79.17 ns/op，0 B/op，0 allocs/op |
| 已发送版本 Observe | 320.7 ns/op，0 B/op，0 allocs/op |
| 默认十万容量 Clean | 3.100 μs/op，0 B/op，0 allocs/op |
| 一万／十万／百万容量双位图 | 75,504 B／754,960 B／7,549,472 B |
| 同容量单过滤器判断 | 16.11 ns/op／17.81 ns/op／34.75 ns/op |
2026-10-24，同机 BenchmarkMetadataOTLP/enabled=true 连续 5 次：单批 1,000 点复用请求内 Scope 后，耗时中位数降低约 15%，每批减少 2,997 次分配和 119,880 B 分配量。缓存仅保存上一组最终身份，维度变化立即重算。
0x07 基准压测
a. 配置
| 项目 | 配置 |
|---|---|
| 资源与范围 | 同一节点上的单 collector，2 CPU / 4 GiB；不外推整个集群容量 |
| 负载 | OTLP HTTP，10 服务 × 10 分组 × 1,000 个单点 Gauge，共 100,000 个组合 |
| 上报频率 | 每个指标 1 点／秒；100 QPS，每请求 1,000 点 |
| 身份 | service=metricmeta-scale-00…09，group=metadata-benchmark-00…09，metric=metricmeta_acceptance_0…999 |
| A／B | 关闭／开启元信息，其他参数默认；相同发压程序与采样周期 |
| 窗口 | 开启组先完成首次登记及 info 窗口过期（本轮约 17 min）；每档预热 60 s，同量对照测量 240 s，/metrics 每 30 s 读取 |
| 稳态标准 | CPU ≤ 80%，无接收错误，出口跟上输入，无持续增长的数值积压；记录 P99 |
| 限流 | 运行配置 metrics.enabled=false；接收预检、入口拒绝和 DataID 处理链路丢弃分别核对 |
b. 数据采集 PromQL
| 观测 | PromQL |
|---|---|
| CPU 趋势 | sum(rate(container_cpu_usage_seconds_total{pod="<pod>",container="collector"}[5m])) |
| 容器内存工作集 | sum(container_memory_working_set_bytes{pod="<pod>",container="collector"}) |
| 出口点速率 | sum(rate(bkmonitor:bk_collector_exporter_queue_pop_batch_size_sum{pod="<pod>",id="<dataid>",record_type="metrics"}[1m])) |
| 服务／分组入库 | count by (service_name,scope_name)(bkmonitor:metricmeta_acceptance_1{service_name=~"metricmeta-scale.*"}) |
容量判定使用直接读取的 cgroup 累计 CPU 用量差分，采样间隔约 30 s；PromQL 用于趋势核对。RSS 来自进程指标，P99 为请求耗时。
c. 记录
单 2c 在本工况下验证到 10 × 10 × 1,000 = 100,000 个组合，每秒 100,000 点。 两组连续采样的出口均跟上输入，所有接收、限流与处理链路错误增量为 0，全部 100 个服务／分组组合可从存储回读。
| 指标 | A：关闭 | B：开启 |
|---|---|---|
| 实际 QPS | 100.00 | 100.00 |
| 出口点速率 | 100,039 点／秒 | 100,033 点／秒 |
| 成功请求／指标点 | 24,000 / 24,000,000 | 24,000 / 24,000,000 |
| 错误／部分接收 | 0 / 0 | 0 / 0 |
| 平均 CPU（cgroup） | 1.4807 核 | 1.5051 核 |
| 约 30 秒 CPU 窗口峰值 | 1.4921 核 | 1.5293 核 |
| 峰值 RSS | 102.65 MiB | 127.21 MiB |
| 请求 P99 | 3.60 ms | 3.77 ms |
| 限流拒绝／链路丢弃／重启 | 0 / 0 / 0 | 0 / 0 / 0 |
同量对照中，开启后的平均 CPU 增加 1.6%，峰值 RSS 增加 24.56 MiB，P99 增加 0.17 ms。这是同一节点的单轮去重稳态结果；首次登记、轮转重报和不同标签形态需另计开销。
| 边界档 | 进程 CPU | 实际点速率 | P99 | 判定 |
|---|---|---|---|---|
关闭，10 × 11 × 1,000，110 QPS | 1.658 核 | 11.00 万／秒 | 3.72 ms | 超过 80% 水位 |
开启，10 × 11 × 1,000，110 QPS | 1.657 核 | 11.00 万／秒 | 4.06 ms | 超过 80% 水位 |
开启，10 × 14 × 1,000，目标 140 QPS | 1.999 核 | 12.06 万／秒 | 270.77 ms | CPU 饱和、请求受背压，非稳态容量 |
边界档未发生入口限流拒绝。饱和档停压约 62 s 后继续输出约 55 万尾部点，CPU 均值降至 0.145 核；10 万是本次步长下的已验证容量，不是精确极限或其他上报频率的线性推算。
首次登记第 13～17 min 的过渡窗平均 CPU 为 1.797 核，P99 为 68.93 ms，接收与数值链路错误增量为 0。首次登记和轮转重报需要额外 CPU 余量，不能用去重稳态结果代替。
默认 Bloom 的 100,000 成功版本容量由所有 DataID 共用，背景业务也占用额度；满额后拒绝新增元信息，数值指标继续处理。因此数值组合容量不等于元信息完整覆盖数。
| 功能工况 | 结果 |
|---|---|
| 完整覆盖 | 新服务 10 × 9 × 1,000 共 90,000 条元信息，按默认配额发布，90 个分组均从存储回读到 1,000 条；pending 最终为 0 |
| 持续变更 | 6,600 次变更合并为运行中一次、稳定后最终版本一次，pending 最终归零 |
| DataID 配额 | 接纳 10,000 次、拒绝 140,000 次更新，下一窗口恢复 |
| 轮转到期 | 同代 2,000 个版本仍一起到期；跨代两小时边界仅第一批 1,000 个版本到期 |

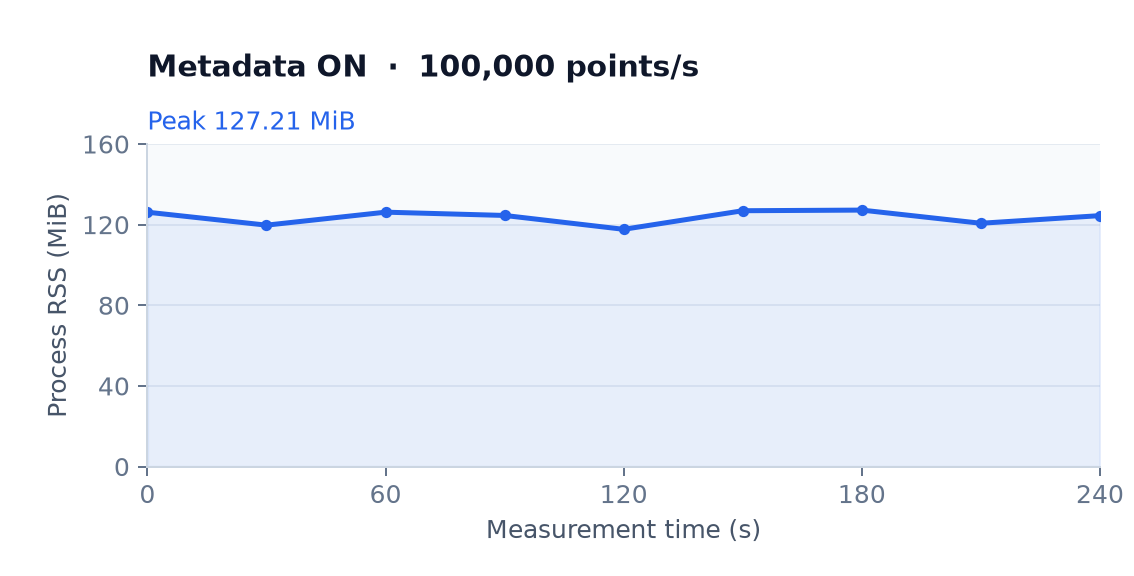

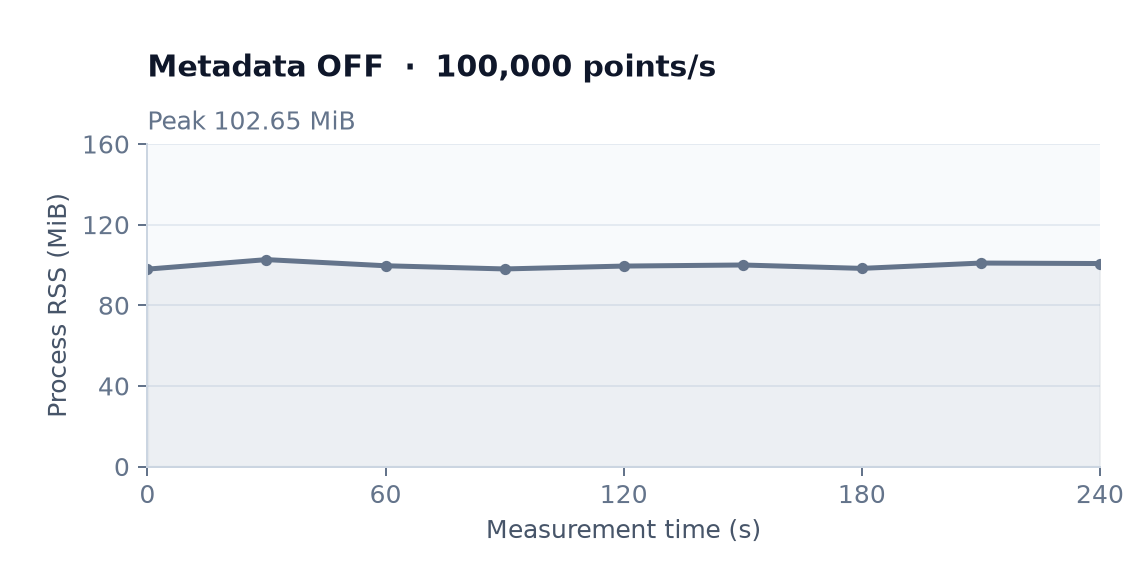

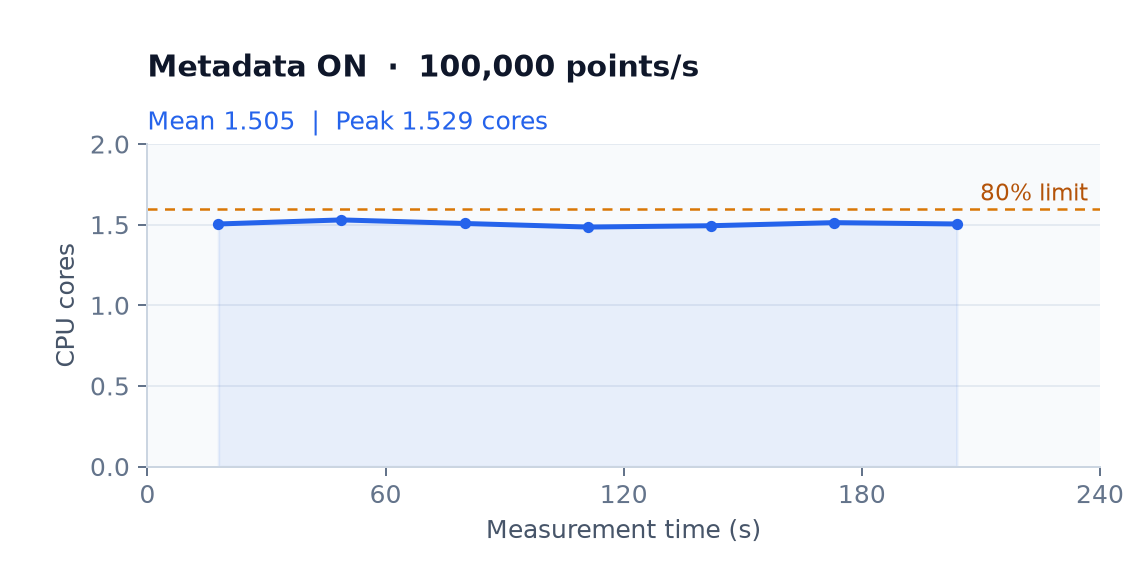

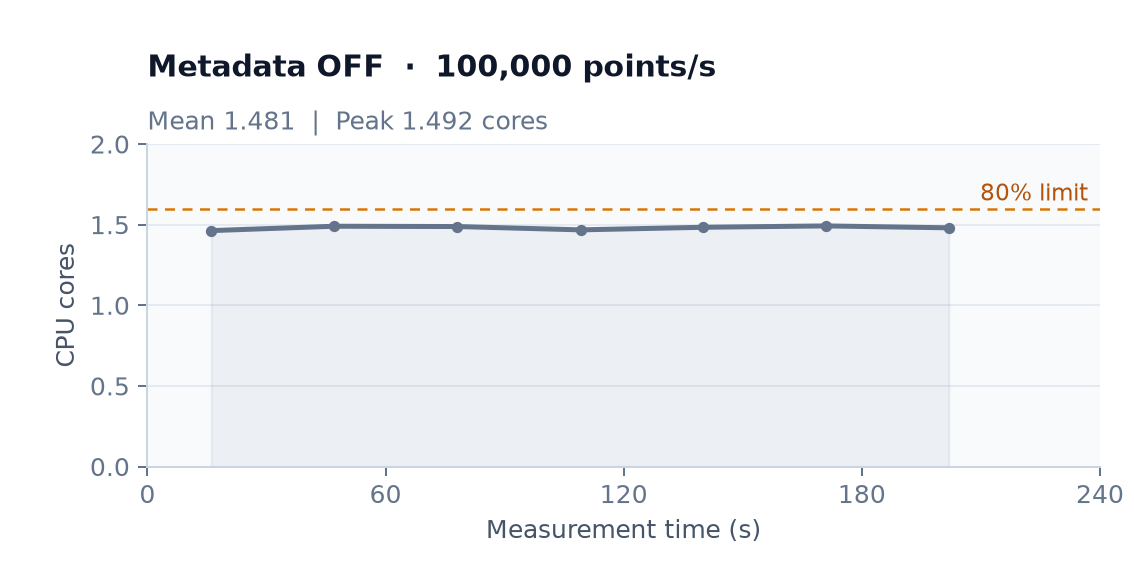

压测曲线对照：
| 观测 | A：关闭 | B：开启 |
|---|---|---|
| CPU 核心数 |  |  |
| 进程 RSS |  |  |
- [1] 曲线由同量对照的原始采样数据绘制，A／B 使用相同坐标轴；CPU 虚线为 2 核配额的 80%。
0x08 参考与版本锚点
| 状态 | 分支 | 里程碑 | PR |
|---|---|---|---|
| 🔄 | feat/collector-metric-metadata/#1010158081139354539 | 指标元信息采集、轮转去重与默认 info 出口 | #1556 |
